通用規格型號

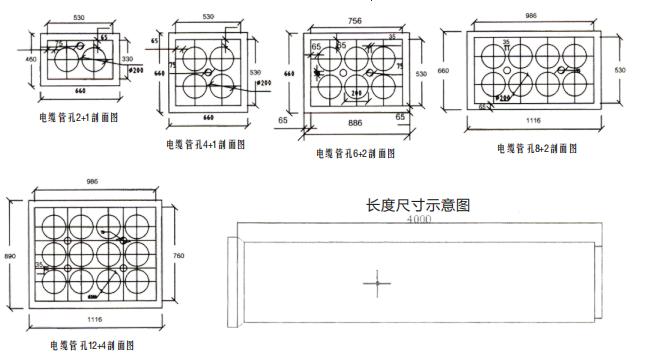

尺寸示意圖

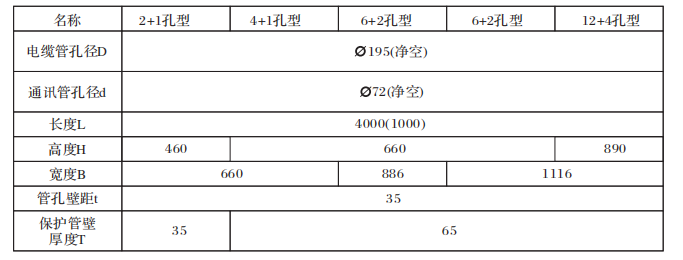

電力電纜用承插式預制混疑土多孔導管規格尺寸表

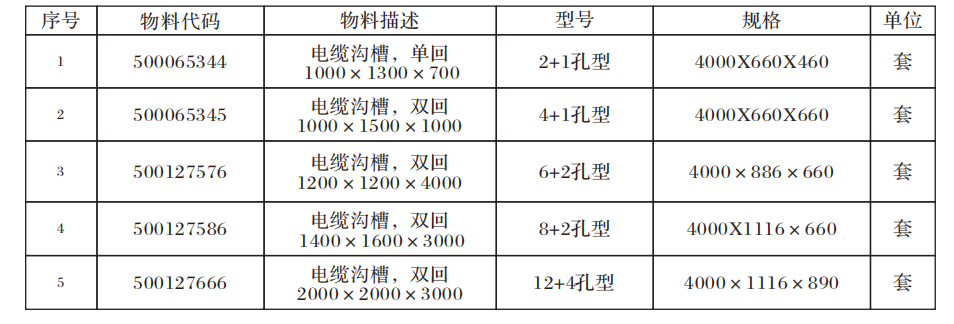

預制混凝士多孔導管在國網物料代碼介紹

應用優勢

　　1、導管由于受鋼筋混凝土的保護，強度極高，能夠承受很高的外荷載，可以
　　
　　按照使用條件的不同，設計承受20-180噸的荷載不損壞，具有較強的抗沖
　　
　　擊性和防水性能好，即使地震或地面下沉等異變也很安全；
　　
　　2、導管由于采用承插方式對接，排管對接準確，且采取了內襯PVC管，管壁
　　
　　光滑，內壁摩擦阻力小，方便電纜穿管，多路架設更加規范整齊；
　　
　　3、由于管壁對接準確，摩擦阻力小，避免了穿管架設時對電纜的損傷，且導
　　
　　熱系數低、管體具有良好的抗?jié)B性、密封性、耐腐蝕性等，防護能力強，
　　
　　使電纜運行更加可靠；
　　
　　4、可以方便預留通道，易于電纜的維護或更換的需要；
　　
　　5、易于機械化作業，提高了施工效率，降低了人工成本；
　　
　　6、工廠化生產，質量穩定可靠，符合國家對預制化施工的要求，對周邊環境
　　
　　影響?。?nbsp;
　　
　　7、使用壽命長，日常維護方便，整個運行周期的成本低； 8、可使用預制檢查井和承插口來方便的改變電纜走向，避免架設彎度過大對 電纜的損傷。

施工建議

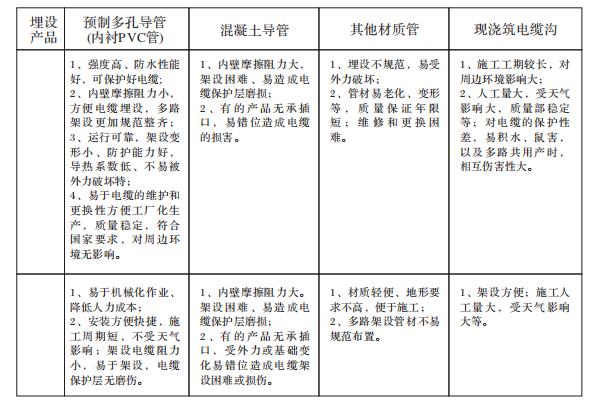

　　目前國內高壓火截面電纜敷設方式主要有隧道、各類排管和電纜溝等， 城區內電纜主要采用隧道和承插式混凝土預制混凝土多孔導管敷設，各類敷 設方式的優缺點詳見本冊的對比頁。
　　
　　國家和江西省政府目前都在提倡混凝土產品預制化、工廠化，逐步實行 立法推行。電力電纜用承插式混凝土預制混凝土多孔導管由于具有多方面的 優點，也是國家電網大力推薦使用的產品之一。

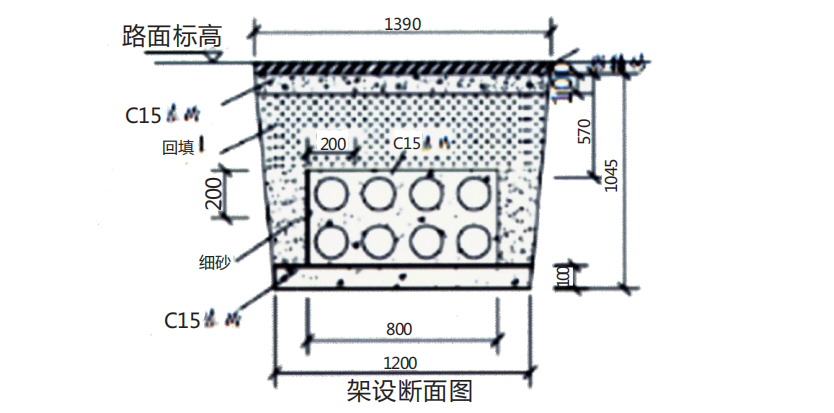

電纜保護管直埋敷設方法

　　1、根據電纜的根數選擇好適用的電力電纜預制保護管規格。
　　
　　2、鋪設電力電纜預制保護管的溝槽挖好后，溝底必須夯實找平；如果溝糟的 土質不好，應做100毫米厚的基礎。若與其他管道交義或遇砂石土層，應根據 情況采取配筋基礎。
　　
　　3、電力電纜預制保護管鋪設前，應對每節電力電纜預制保護管進行檢查，對 有質量缺陷不符合規格的均不允許使用。
　　
　　4、敷設時，不能使電力電纜預制保護管懸空，為此應在管接ロ處留有工作小 坑。
　　
　　5、在安裝承插接口時，要保證兩節管口的間距達到10-15毫米為準。
　　
　　6、人井間鋪設究電力電纜預制保護管后，應有專人進行檢查找正，合格后才 可以回填。復土時，電力電纜預制保護管兩側及四周必須搗實。在電力電纜 預制保護管兩側20毫米內，不允許回填石塊等硬質物體，應回填砂土或過篩 細土。
